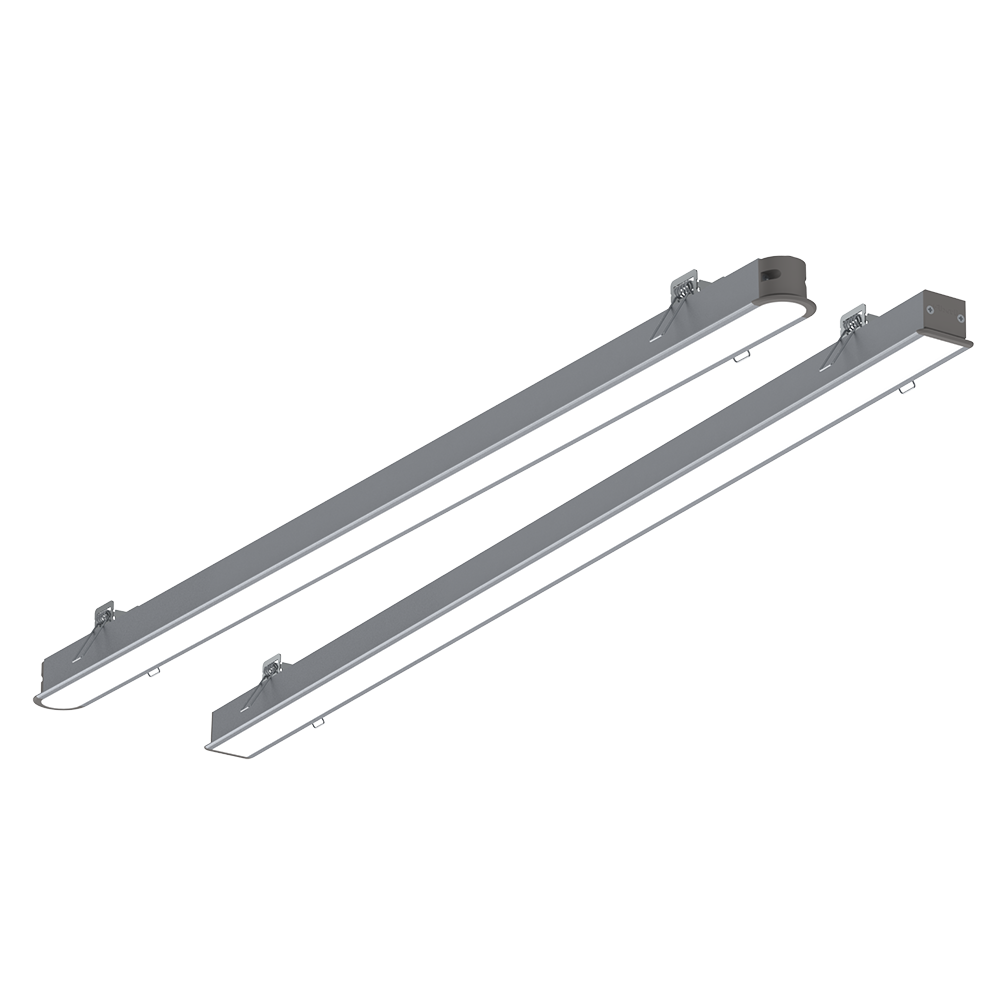

LEDLine / ERL50

Ürün Konfigüratörü

ÜRÜN & GÜÇ SEÇENEKLERİ

ÜRÜN ADI	IŞIK RENGİ	ÇALIŞMA VOLTAJI	GÜÇ (W)	IŞIK AKISI	ÜRÜN AĞIRLIK (kg)
ERL50	WW-NW-CW	24V DC	14	840	1,6
ERL50	WW-NW-CW	24V DC	24	1.440	1,6
ERL50	WW-NW-CW	24V DC	36	2.160	1,6

*Güç ve lümen degerleri "soguk beyaz (CW) LED" için verilmistir.
**R, G, B, A seçenekleri beyaz renkler ile ayni güçte yapilabilir.

Elektromekanik Özellikler

• En az 20 mikron eloksallı alüminyum ekstrüzyon profil
• Paslanmaz bağlantı parçaları
• UV korumalı ABS yan kapak
• UV korumalı difüze polikarbon üst kapak
• 36 W/m’ye kadar soğutma kapasitesi
• Gömme kullanıma uygun
• Maksimum 4 metrelik parçalar halinde üretilebilir.

C
IŞIK SEÇENEKLERİ

WW:Sıcak Beyaz 3000K

NW:Doğal Beyaz 4000K

CW:Soğuk Beyaz 6500K
K
KABLO GİRİŞ YÖNÜ SEÇENEKLERİ
- 01: Single Entry
- 03: Dual end exit and entry
U
ÜRÜN SEÇENEKLERİ
- 05: Düz derin bitisli yüzey
- 06: Düz bitisli yüzey
- 07: Oval derin bitisli yüzey
- 08: Oval bitisli yüzey

ÜRETİLEBİLİRLİK ÖZELLİKLERİ (DÜZ)

Ürün Kodu	*Min Ölçü (L) mm	**Üretilebilirlik Katları mm	Güç (W)	Dış Ölçü (L1)
ERL50	220	200	12	L+14
ERL50	153	133	18	L+14
ERL50	120	100	24	L+14
ERL50	86	66	36	L+14
ERL50	210	200	7	L+14
ERL50	110	100	14	L+14

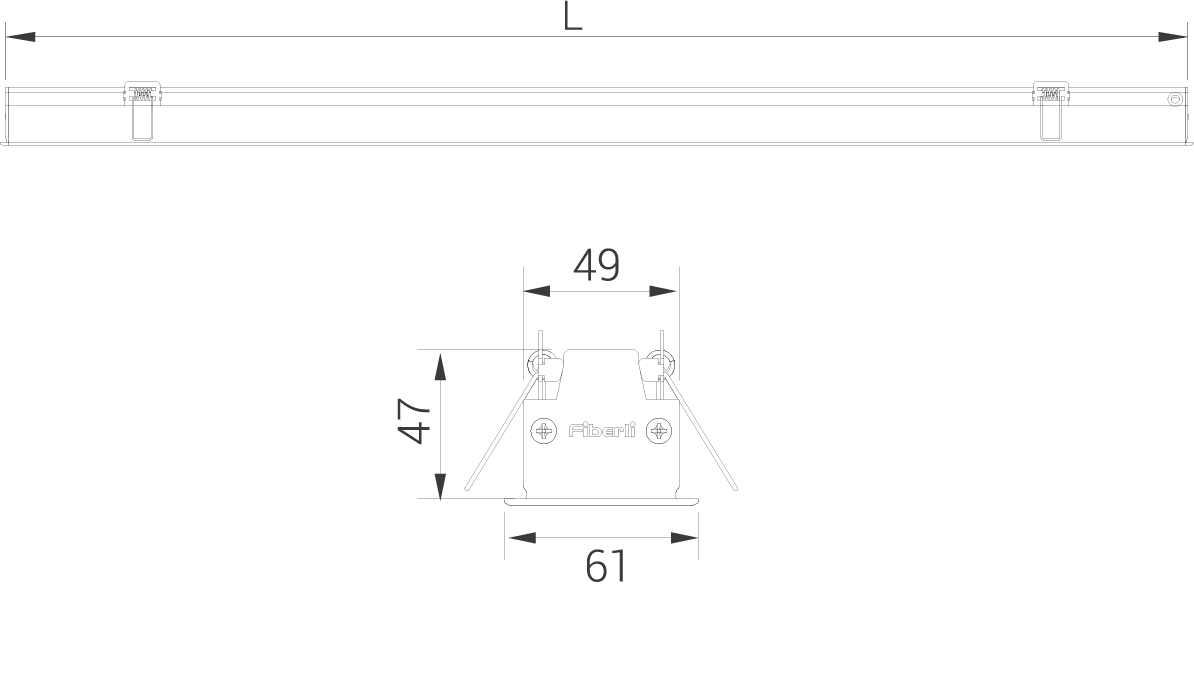

*"L" ölçüsü yan kapaklar dahil profil uzunluğudur.

**Üretilebilirlik katları min. ölçünün üstüne eklenerek hesaplanmalıdır. (L=min. ölçü + (üret.kat X adet))

ÜRETİLEBİLİRLİK ÖZELLİKLERİ (OVAL)

Ürün Kodu	*Min Ölçü (L) mm	**Üretilebilirlik Katları mm	Güç (W)	Dış Ölçü (L1)
ERL50	230	200	12	L+14
ERL50	163	133	18	L+14
ERL50	130	100	24	L+14
ERL50	96	66	36	L+14
ERL50	230	200	14	L+14
ERL50	130	100	28	L+14
