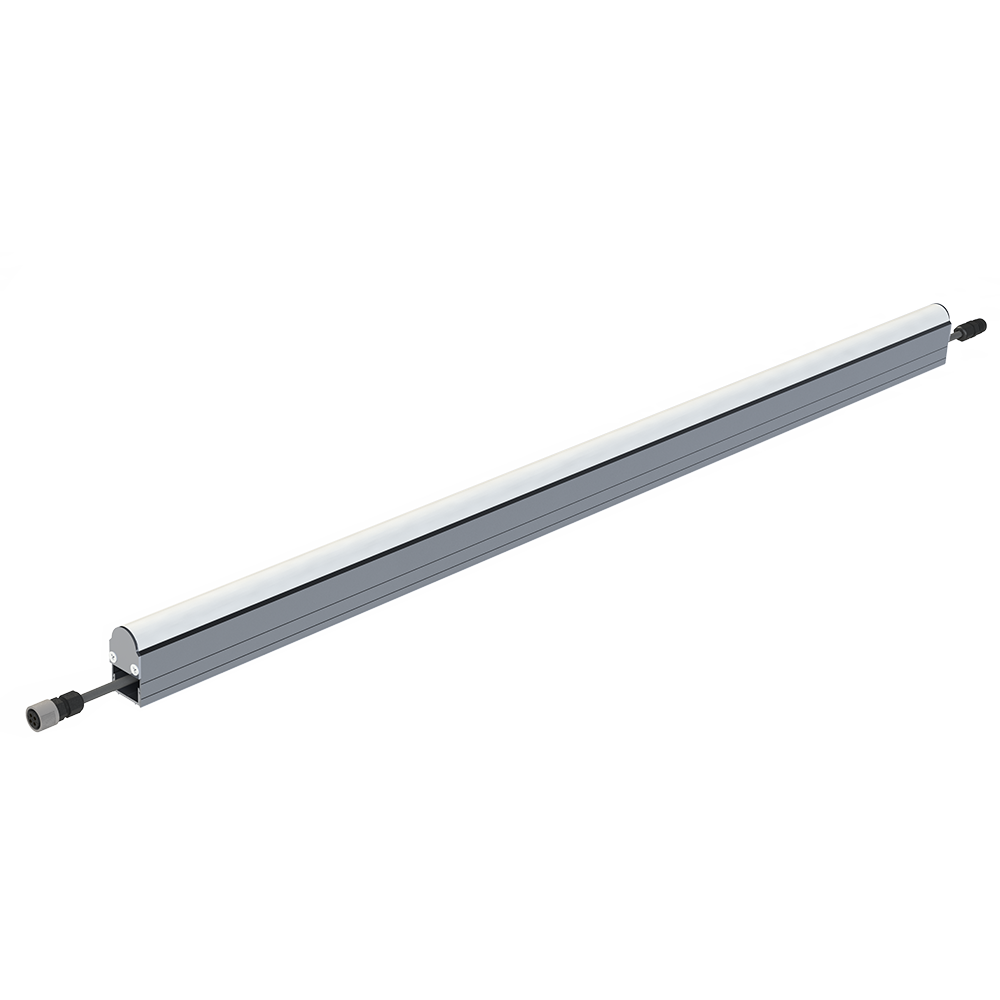

Lineer Armatür / LL RDMX

Ürün Konfigüratörü

ÜRÜN & GÜÇ SEÇENEKLERİ

ÜRÜN ADI	IŞIK RENGİ	ÇALIŞMA VOLTAJI	GÜÇ (W)	ÖLÇÜLER (mm)	LED Miktarı (ad.)	Piksel Aralığı (cm)
LL-RDMX-10-4x2,5	RGB	15-48V DC	2	102	4	4x2,5
LL-RDMX-50-4x2,5	RGB	15-48V DC	6	502	20	4x2,5
LL-RDMX-100-4x2,5	RGB	15-48V DC	11	1002	40	4x2,5
LL-RDMX-150-4x2,5	RGB	15-48V DC	16	1502	60	4x2,5

Elektromekanik Özellikler

• Eloksallı alüminyum ekstrüzyon profil
• Paslanmaz bağlantı parçaları
• UV korumalı PVC yan kapak
• UV korumalı difüze ön kapak
• 36W/m'ye kadar soğutma kapasitesi
• Maksimum 4 metrelik parçalar halinde üretilebilir
• RDMX yapılandırması
• Veri sinyalleri için IP67 soket

U
ÜST PARÇA SEÇENEKLERİ
- 01: Difüze Kapak
- 02: Düz Difüze Kapak
- 03: Düz Polimer Kapak

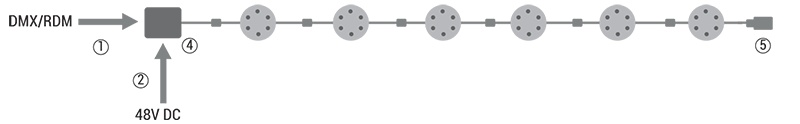

- Standart Bağlantı Şeması

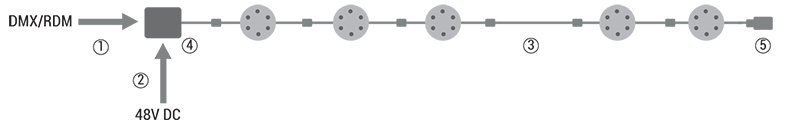

- Uzatma Soketli Bağlantı Şeması

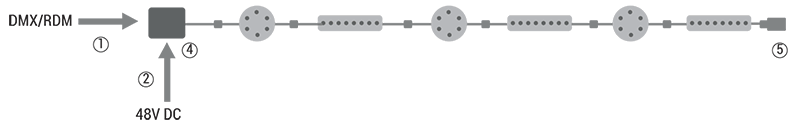

- Kombine Modelli Bağlantı Şeması DOT-RDMX-xx ve LL-RDMX-xxx, DOT-RDMX ve LL-RDMX birleştirilerek, karışık model DOT/LL zinciri oluşturulabilir
- (1) DMX DATA Kablo, 33400474 : CABLE 2X0,22 KR-SY LI2Y(ST)CH TP Gri
- (2) AC Besleme Kablosu, 3x1mm TTR
- (3) 26000xxx : SOCKET RDMX L:100/200/400/600/800/1000cm 4 PIN dişi-erkek çift taraflı uzatma IP67 (YM)
- (4) 33600695: RDMX Giriş bağlantı kutusu
- (5) 33600696 : RDMX Terminator
AKSESUARLAR
- 33400474: Kablo 2X0,22 KR-SY LI2Y(ST)CH TP Gri
  26000122 : Soket RDMX L:100cm 4 PIN dişi-erkek çift taraflı uzatma IP67 (YM)
  26000150 : Soket RDMX L:100cm 4 PIN dişi-erkek çift taraflı uzatma IP67 (YM)
  26000151 : Soket RDMX L:100cm 4 PIN dişi-erkek çift taraflı uzatma IP67 (YM)
  26000152 : Soket RDMX L:100cm 4 PIN dişi-erkek çift taraflı uzatma IP67 (YM)
  26000153 : Soket RDMX L:100cm 4 PIN dişi-erkek çift taraflı uzatma IP67 (YM)
  26000154 : Soket RDMX L:100cm 4 PIN dişi-erkek çift taraflı uzatma
