LEDLine / ERL35

Ürün Konfigüratörü

ÜRÜN & GÜÇ SEÇENEKLERİ

ÜRÜN ADI	IŞIK RENGİ	ÇALIŞMA VOLTAJI	GÜÇ (W)	IŞIK AKISI (lm)	ÜRÜN AĞIRLIK (kg)
ERL35	WW-NW-CW	24V DC	7	420	1,1
ERL35	WW-NW-CW	24V DC	14	840	1,1
ERL35	WW-NW-CW	24V DC	24	1440	1,1
ERL35	WW-NW-CW	24V DC	36	2160	1,1

*Güç ve lümen degerleri "soguk beyaz (CW) LED" için verilmistir.

Elektromekanik Özellikler

• En az 20 mikron eloksallı alüminyum ekstrüzyon profil
• Paslanmaz bağlantı parçaları
• UV korumalı ABS yan kapak
• UV korumalı difüze polikarbon üst kapak
• 36 W/m’ye kadar soğutma kapasitesi
• Gömme kullanıma uygun
• Maksimum 4 metrelik parçalar halinde üretilebilir.

C
IŞIK SEÇENEKLERİ

WW:Sıcak Beyaz 3000K

NW:Doğal Beyaz 4000K

CW:Soğuk Beyaz 6500K
K
KABLO GİRİŞ YÖNÜ SEÇENEKLERİ
- 01: Single Entry
- 03: Dual end exit and entry
U

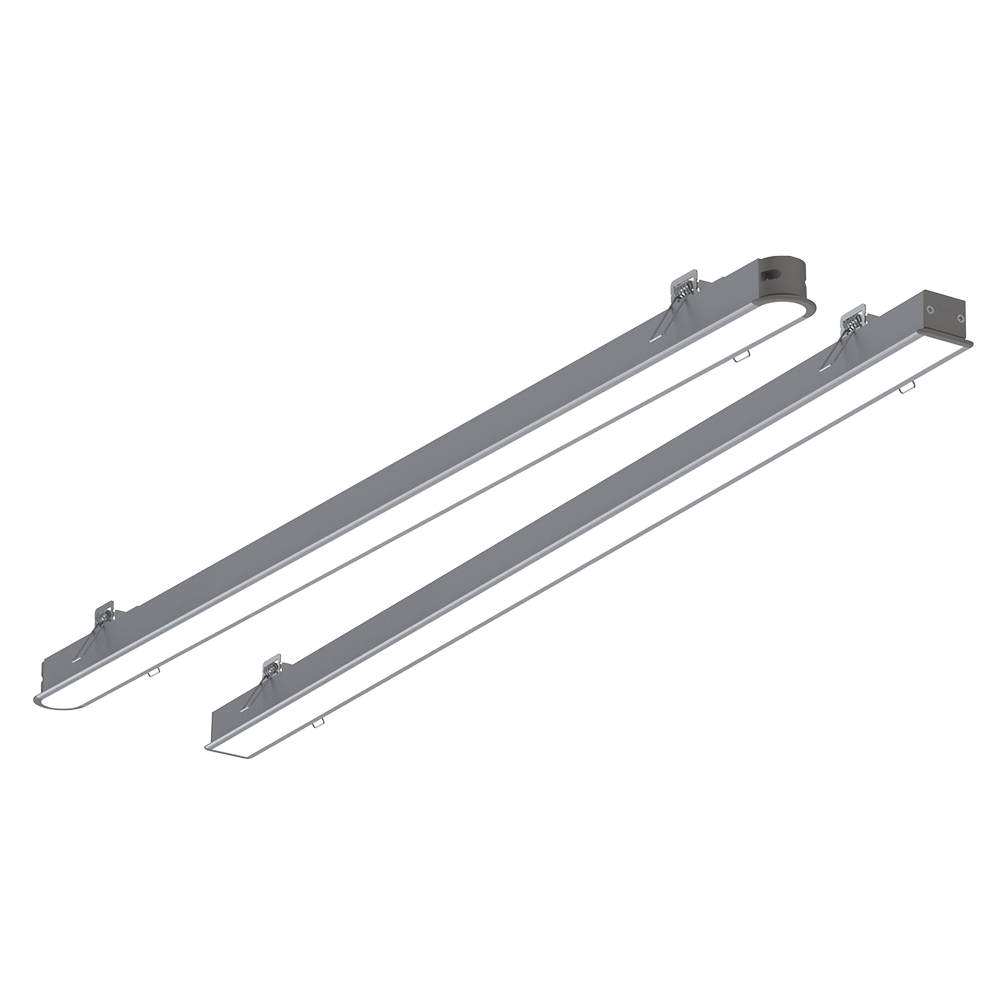

ÜRÜN SEÇENEKLERİ
- 05: Düz derin bitisli yüzey
- 06: Düz bitisli yüzey
- 07: Oval derin bitisli yüzey
- 08: Oval bitisli yüzey

OPSIYONEL KONTROL AKSESUARLARI

Renk Tipi		PWM	INV PWM	DMX	DALI	0 - 10V DC	TRIAC
WW-NW-CW
R,G,B,A
RGB
RGBA/W
RGB DMX
WHITE DMX

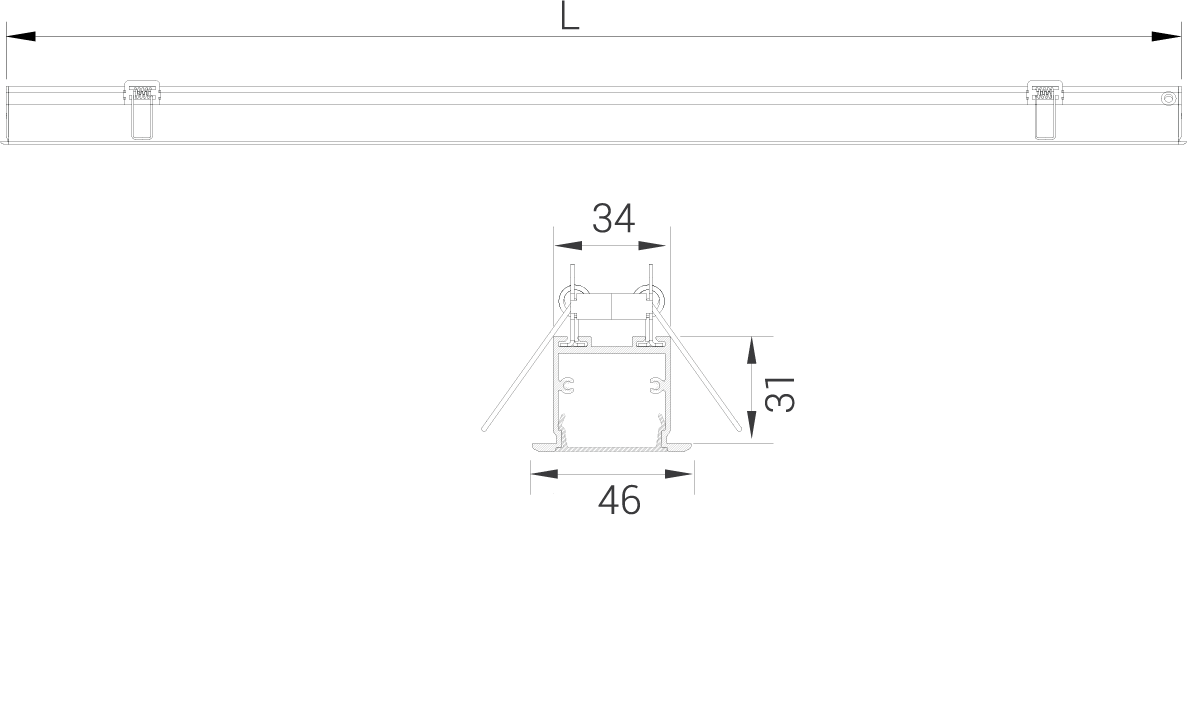

ÜRETİLEBİLİRLİK ÖZELLİKLERİ (DÜZ)

Ürün Kodu	*Min Ölçü (L) mm	**Üretilebilirlik Katları mm	Güç (W)	Dış Ölçü (L1)
ERL35	120	100	7	L+14
ERL35	220	200	12	L+14
ERL35	120	100	14	L+14
ERL35	153	133	18	L+14
ERL35	120	100	24	L+14
ERL35	86	66	36	L+14
ERL35	210	200	7	L+14
ERL35	110	100	14	L+14

*"L" ölçüsü yan kapaklar dahil profil uzunlugudur.

**Üretilebilirlik katları min. ölçünün üstüne eklenerek hesaplanmalıdır. (L=min. ölçü + (üret.kat X adet))

ÜRETİLEBİLİRLİK ÖZELLİKLERİ (OVAL)

Ürün Kodu	*Min Ölçü (L) mm	**Üretilebilirlik Katları mm	Güç (W)	Dış Ölçü (L1)
ERL35	135	100	7	L+14
ERL35	235	200	12	L+14
ERL35	135	100	14	L+14
ERL35	168	133	18	L+14
ERL35	135	100	24	L+14
ERL35	101	66	36	L+14
ERL35	235	200	14	L+14
ERL35	135	100	28	L+14
