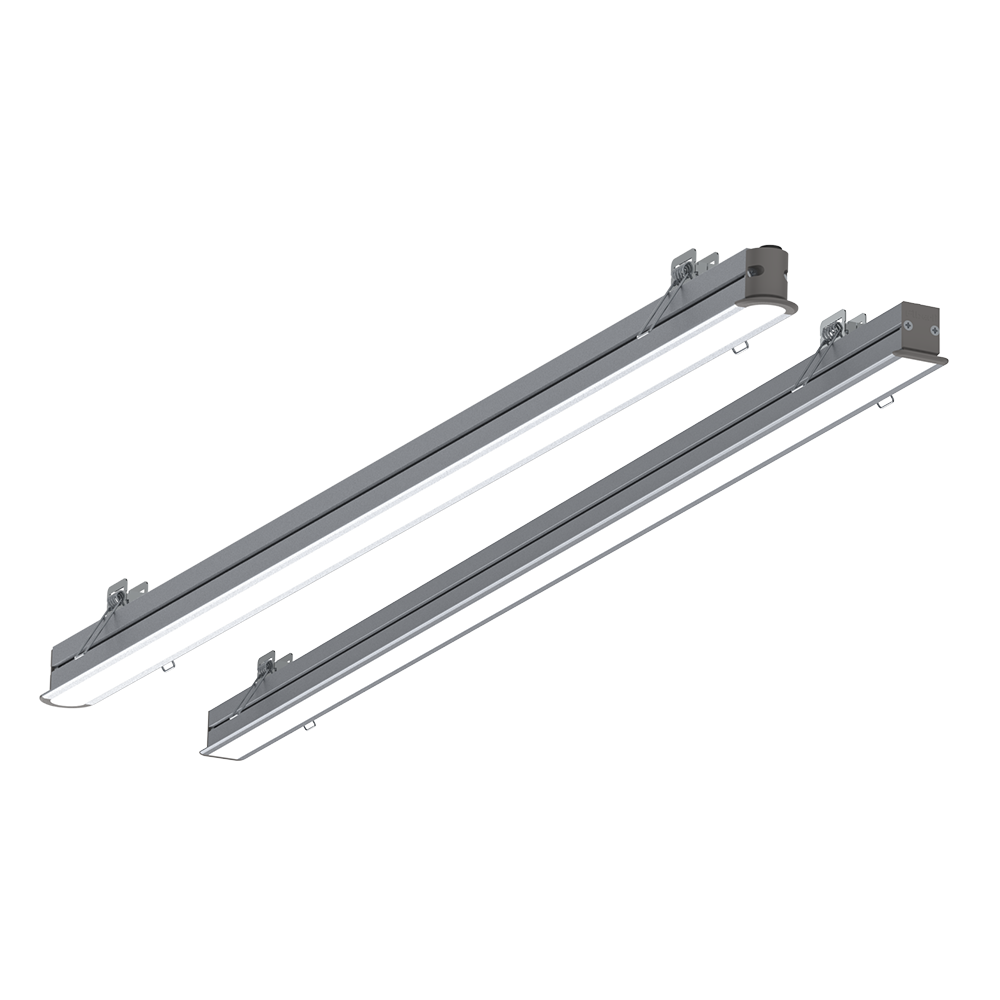

LEDLine / ERL25

Ürün Konfigüratörü

ÜRÜN & GÜÇ SEÇENEKLERİ

ÜRÜN ADI	IŞIK RENGİ	ÇALIŞMA VOLTAJI	GÜÇ (W)	IŞIK AKISI (lm)	ÜRÜN AĞIRLIK (kg)
ERL25	WW-NW-CW	24V DC	7	420	0,95
ERL25	WW-NW-CW	24V DC	14	840	0,95
ERL25	WW-NW-CW	24V DC	24	1440	0,95

*Güç ve lümen degerleri "soguk beyaz (CW) LED" için verilmistir.

Elektromekanik Özellikler

En az 20 mikron eloksallı alüminyum ekstrüzyon profil
• Paslanmaz bağlantı parçaları
• UV korumalı ABS yan kapak
• UV korumalı difüze polikarbon üst kapak
• 24 W/m’ye kadar soğutma kapasitesi
• Gömme kullanıma uygun
• Maksimum 4 metrelik parçalar halinde üretilebilir.

C
IŞIK SEÇENEKLERİ

WW:Sıcak Beyaz 3000K

NW:Doğal Beyaz 4000K

CW:Soğuk Beyaz 6500K
K
KABLO GİRİŞ YÖNÜ SEÇENEKLERİ
- 01: Single Entry
- 03: Dual end exit and entry
U
ÜRÜN SEÇENEKLERİ
- 05: Düz derin bitisli yüzey
- 06: Düz bitisli yüzey
- 07: Oval derin bitisli yüzey
- 08: Oval bitisli yüzey

OPSIYONEL KONTROL AKSESUARLARI

Renk Tipi		PWM	INV PWM	DMX	DALI	0 - 10V DC	TRIAC
WW-NW-CW
R,G,B,A
RGB
RGBA/W
RGB DMX
WHITE DMX

ÜRETİLEBİLİRLİK SEÇENEKLERİ (DÜZ)

Ürün Kodu	*Min Ölçü (L) mm	**Üretilebilirlik Katları mm	Güç (W)	Dış Ölçü (L1)
ERL25	120	100	7	L+14
ERL25	220	200	12	L+14
ERL25	120	100	14	L+14
ERL25	153	133	18	L+14
ERL25	120	100	24	L+14
ERL25	220	200	7	L+14
ERL25	120	100	14	L+14

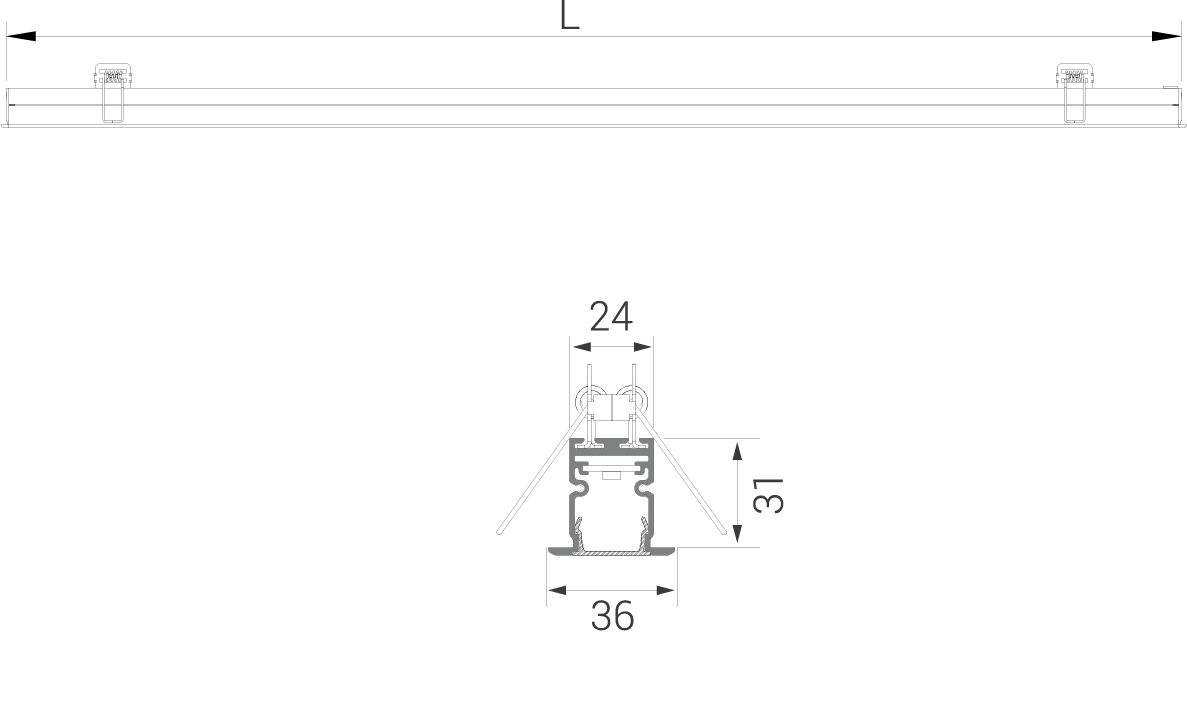

*"L" ölçüsü yan kapaklar dahil profil uzunlugudur.

**Üretilebilirlik katları min. ölçünün üstüne eklenerek hesaplanmalıdır. (L=min. ölçü + (üret.kat X adet))

ÜRETİLEBİLİRLİK SEÇENEKLERİ (OVAL)

Ürün Kodu	*Min Ölçü (L) mm	**Üretilebilirlik Katları mm	Güç (W)	Dış Ölçü (L1)
ERL25	125	100	7	L+14
ERL25	225	200	12	L+14
ERL25	125	100	14	L+14
ERL25	158	133	18	L+14
ERL25	125	100	24	L+14
ERL25	225	200	7	L+14
ERL25	125	100	14	L+14
