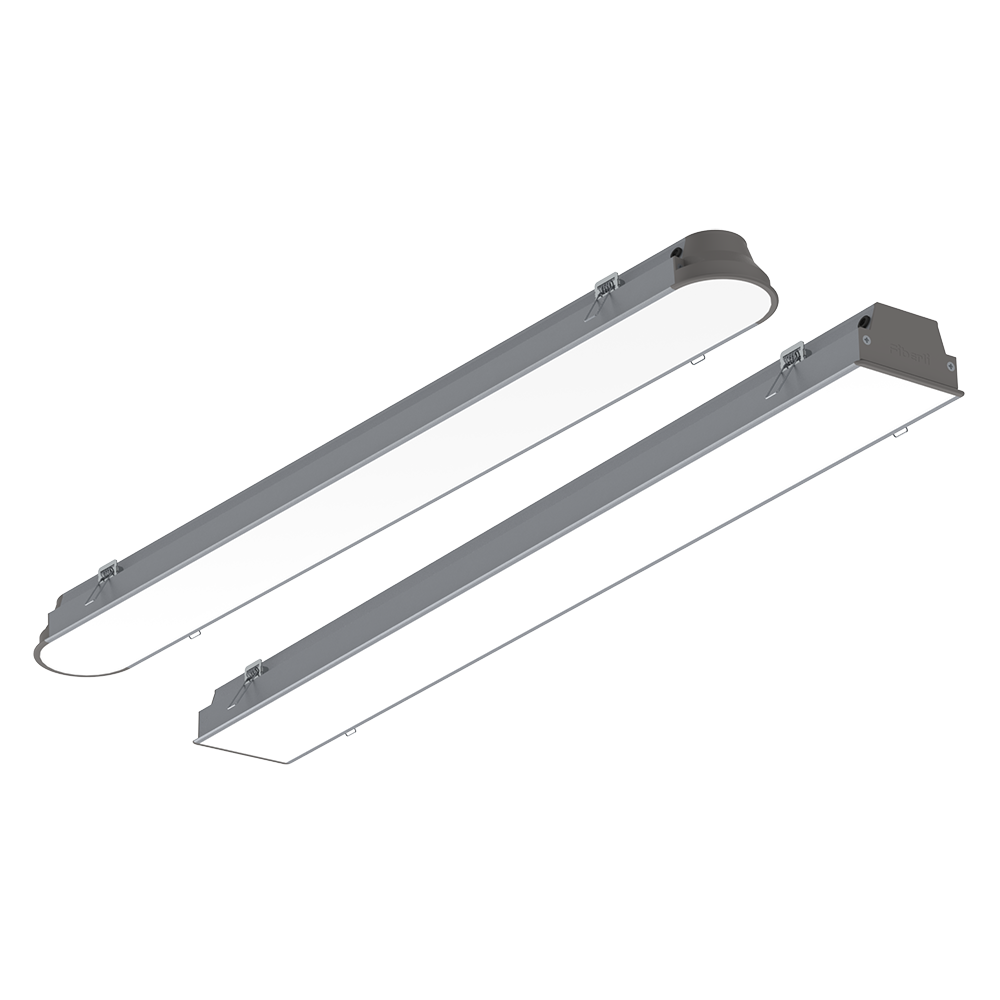

LEDLine / ERL100

Ürün Konfigüratörü

ÜRÜN & GÜÇ SEÇENEKLERİ

ÜRÜN ADI	IŞIK RENGİ	ÇALIŞMA VOLTAJI	GÜÇ (W)	IŞIK AKISI (lm)	ÜRÜN AĞIRLIK (kg)
ERL100	WW-NW-CW	24V DC	24	1.440	2,3
ERL100	WW-NW-CW	24V DC	36	2.160	2,3
ERL100	WW-NW-CW	24V DC	48	2.880	2,3
ERL100	WW-NW-CW	24V DC	54	3.240	2,3
ERL100	WW-NW-CW	24V DC	72	4.320	2,3

*Güç ve lümen degerleri “soguk beyaz (CW) LED” için verilmistir.

Elektromekanik Özellikler

• En az 20 mikron eloksalli alüminyum ekstrüzyon profil
• Paslanmaz baglanti parçalari
• UV korumali ABS yan kapak
• UV korumali difüze polikarbon üst kapak
• 72 W/m’ye kadar sogutma kapasitesi
• Gömme kullanima uygun
• Maksimum 4 metrelik parçalar halinde üretilebilir.

C
IŞIK SEÇENEKLERİ

WW:Sıcak Beyaz 3000K

NW:Doğal Beyaz 4000K

CW:Soğuk Beyaz 6500K
K
KABLO GİRİŞ YÖNÜ SEÇENEKLERİ
- 01: Tek yönden giriş
- 03: Çift yönden giriş ve çıkış
U
ÜRÜN SEÇENEKLERİ
- 05: Düz derin bitisli yüzey
- 06: Düz bitisli yüzey
- 07: Oval derin bitisli yüzey
- 08: Oval bitisli yüzey

ÜRETİLEBİLİRLİK ÖZELLİKLERİ (DÜZ)

Ürün Kodu	*Min Ölçü (L) mm	**Üretilebilirlik Katlari mm	Güç (W)	Dis Ölçü (L1)
ERL100	220	200	24	L+14
ERL100	153	133	36	L+14
ERL100	120	100	48	L+14
ERL100	153	133	54	L+14
ERL100	86	66	72	L+14
ERL100	220	200	14	L+14
ERL100	120	100	28	L+14
ERL100	220	200	43	L+14

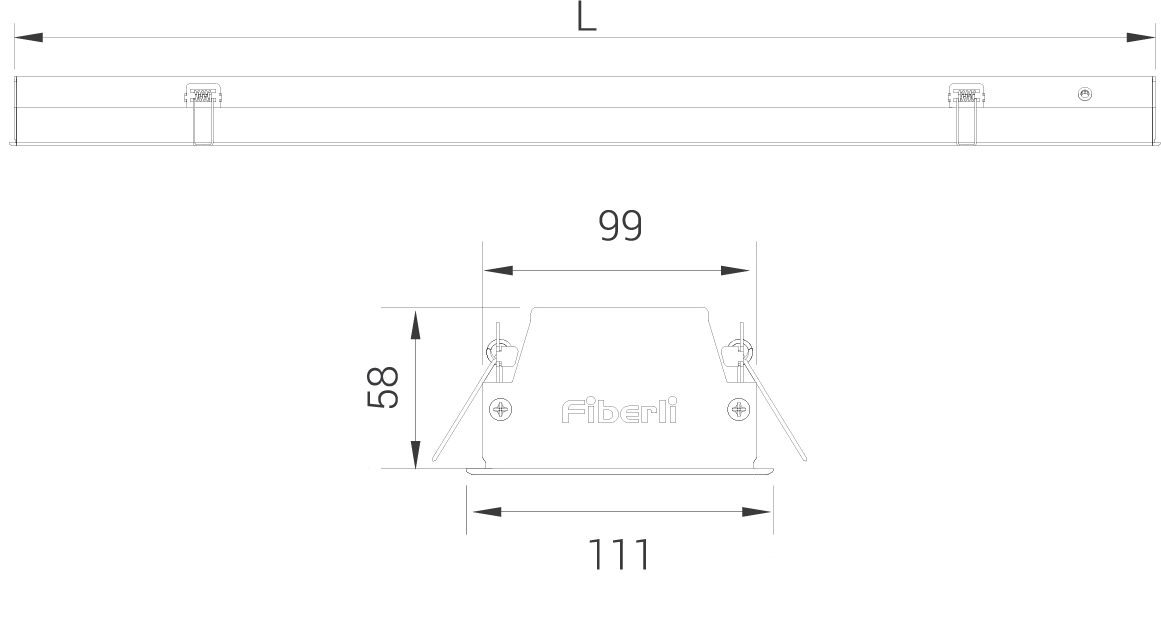

*"L" ölçüsü yan kapaklar dahil profil uzunlugudur.

**Üretilebilirlik katlari min. ölçünün üstüne eklenerek hesaplanmalidir. (L=min. ölçü + (üret.kat X adet))

ÜRETİLEBİLİRLİK ÖZELLİKLERİ (OVAL)

Ürün Kodu	*Min Ölçü (L) mm	**Üretilebilirlik Katlari mm	Güç (W)	Dis Ölçü (L1)
ERL100	280	200	24	L+14
ERL100	213	133	36	L+14
ERL100	190	100	48	L+14
ERL100	213	133	54	L+14
ERL100	146	66	72	L+14
ERL100	280	200	14	L+14
ERL100	180	100	28	L+14
ERL100	280	200	43	L+14
