DOT DIAMOND
KAPAT
DOT DIAMOND
KAPAT

LEDPixel / DOT DIAMOND

  • P
  • W
  • C
  • G
  • U
  • M
  • S

  • P

    ВАРИАНТЫ ИЗДЕЛИЙ И МОЩНОСТИ

    Наименование товара Цвет света Рабочее напряжение (V) Мощность (W) Световой поток (лм) ДлинаВес (кг)
    DOT DIAMOND RGBW 24V DC 2 117 0,07

    *Значения мощности и светового потока указаны для холодного белого (CW), 6500K

    ELECTROMECHANICAL SPECIFICATIONS

    • Корпус из литого пластика
    • Рассеиватель светильника из поликарбоната
    • Модульная замковая конструкция с функцией plug-and-play
    • Одночиповая технология RGBW нового поколения

  • C

    варианты цвета света

    RGBW
  • G

    ВАРИАНТЫ ЦВЕТА КОРПУСА

    • RAL9005
    • RAL9016
  • U

    АССОРТИМЕНТ ВЕРХНИХ ДЕТАЛЕЙ

    • DDU: : Плоский опал
    • DSF: плоский прозрачный
  • M

    ВАРИАНТЫ МОНТАЖА/УСТАНОВКИ

    • 14: Винтовое крепление
    • 02: Склеивание поверхностей

  • опции системы управления

    Вид цвета PWM INW PWM DMX DALI 0 - 10V DC TRIAC
    RGB DMX
    WLT

  • АКСЕССУАРЫ

    33600991: Распределительная коробка Dot Diamond Mini
    33600992: Распределительная коробка Dot Diamond Midi

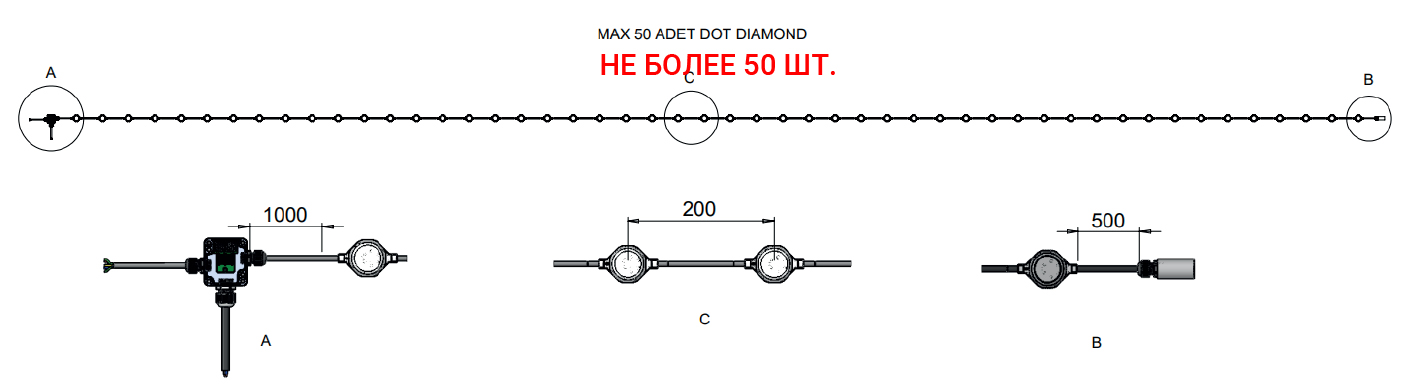

    Основная схема подключения
    dot diamond

    A
    DMX Кабель для передачи данных и силовой кабель:
    33400617 кабель 1x2x0,22mm+1x2x0,75mm+1x0,22mm композитный черный, внешний Ø: 6,5 +105°С) Это точка входа данных и линий электропередач.
    B
    Расстояние между пикселями может быть 20см-50см-60см.
    C
    • Заглушка должна быть прикреплена к конечному изделию в цепочке.
    33600993 DOT DIAMOND ЗАГЛУШКА
